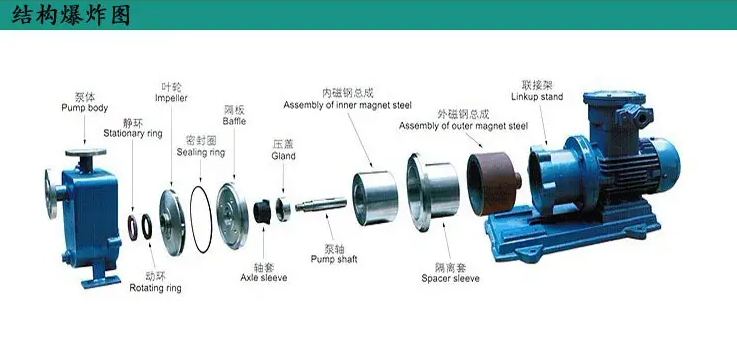

一、什么是泵？



1、泵主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體，齒輪油泵也可輸送液、氣混合物及含懸浮固體物的液體。





2、泵通?？砂垂ぷ髟矸譃槿莘e式泵、動力式泵和其他類型泵三類。潛水泵除按工作原理分類外，還可按其他方法分類和命名。如，按驅動方法可分為電動泵和水輪泵等；按結構可分為單級泵和多級泵；按用途可分為鍋爐給水泵和計量泵等；按輸送液體的性質可分為水泵、油泵和泥漿泵等。





3、泵的各個性能參數之間存在著一定的相互依賴變化關系，可以畫成曲線來表示，稱為泵的特性曲線，每一臺泵都有自己特定的特性曲線。泵是輸送液體或使液體增壓的機械。它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加。





二、泵的定義與歷史來源



輸送液體或使液體增壓的機械。廣義上的泵是輸送流體或使其增壓的機械，包括某些輸送氣體的機械。泵把原動機的機械能或其他能源的能量傳給液體，使液體的能量增加。





水的提升對于人類生活和生產都十分重要。古代已有各種提水器具，如埃及的鏈泵（前17世紀）、中國的桔槔（前17世紀）、轆轤（前11世紀）、水車（公元1世紀） ，以及公元前3世紀古希臘阿基米德發明的螺旋桿等。公元前200年左右，古希臘工匠克特西比烏斯發明了最原始的活塞泵-滅火泵。早在1588年就有了關于4葉片滑片泵的記載， 以后陸續出現了其他各種回轉泵 。1689年，法國的D.帕潘發明了4葉片葉輪的蝸殼離心泵。1818年 ，美國出現了具有徑向直葉片 、半開式雙吸葉輪和蝸殼的離心泵。1840～1850年，美國的H.R.沃辛頓發明了泵缸和蒸汽缸對置的蒸汽直接作用的活塞泵，標志著現代活塞泵的形成。1851～1875年，帶有導葉的多級離心泵相繼發明，使發展高揚程離心泵成為可能。隨后，各種泵相繼問世。隨著各種先進技術的應用，泵的效率逐步提高，性能范圍和應用也日漸擴大。







三、泵的分類依據



泵的種類繁多，按工作原理可分為：



①動力式泵，又叫葉輪式泵或葉片式泵，消防泵依靠旋轉的葉輪對液體的動力作用，液下泵把能量連續地傳遞給液體，使液體的動能（為主）和壓力能增加，隨后通過壓出室將動能轉換為壓力能，又可分為離心泵、軸流泵、部分流泵和旋渦泵等。







②容積式泵，依靠包容液體的密封工作空間容積的周期性變化，把能量周期性地傳遞給液體，使液體的壓力增加至將液體強行排出，根據工作元件的運動形式又可分為往復泵和回轉泵。







③其他類型的泵，以其他形式傳遞能量。如射流泵依靠高速噴射的工作流體將需輸送的流體吸入泵后混合，進行動量交換以傳遞能量；隔膜泵水錘泵利用制動時流動中的部分水被升到一定高度傳遞能量 ；電磁泵是使通電的液態金屬在電磁力作用下產生流動而實現輸送。另外，泵也可按輸送液體的性質、驅動方法、結構、用途等進行分類。



四、泵在各個領域中的應用

從泵的性能范圍看，巨型泵的流量每小時可達幾十萬立方米以上，計量泵而微型泵的流量每小時則在幾十毫升以下；泵的壓力可從常壓到高達19.61Mpa(200kgf/cm2)以上；被輸送液體的溫度最低達-200攝氏度以下，最高可達800攝氏度以上。泵輸送液體的種類繁多，諸如輸送水（清水、污水等）、油液、酸堿液、懸浮液、和液態金屬等。





在化工和石油部門的生產中，原料、半成品和成品大多是液體，消防泵而將原料制成半成品和成品，需要經過復雜的工藝過程，泵在這些過程中起到了輸送液體和提供化學反應的壓力流量的作用，此外，在很多裝置中還用泵來調節溫度。





在農業生產中，泵是主要的排灌機械。我國農村幅原廣闊，每年農村都需要大量的泵，一般來說農用泵占泵總產量一半以上。





在礦業和冶金工業中，泵也是使用最多的設備。礦井需要用泵排水，在選礦、冶煉和軋制過程中，需用泵來供水先等。





在電力部門，核電站需要核主泵、二級泵、三級泵、熱電廠需要大量的鍋爐給水泵、冷凝水泵、循環水泵和灰渣泵等。





在國防建設中，飛機襟翼、尾舵和起落架的調節、軍艦和坦克炮塔的轉動、潛艇的沉浮等都需要用泵。高壓和有放射性的液體，有的還要求泵無任何泄漏等。





在船舶制造工業中，每艘遠洋輪上所用的泵一般在百臺以上，其類型也是各式各樣的。其它如城市的給排水、蒸汽機車的用水、機床中的潤滑和冷卻、紡織工業中輸送漂液和染料、自吸泵造紙工業中輸送紙漿，以及食品工業中輸送牛奶和糖類食品等，都需要有大量的泵。





總之，無論是飛機、火箭、坦克、潛艇、還是鉆井、采礦、火車、船舶，或者是日常的生活，到處都需要用泵，到處都有泵在運行。正是這樣，所以把泵列為通用機械，它是機械工業中的一類生要產品。



五、泵的基本參數



泵主要性能的基本參數有以下幾個：

1、流量Q

流量是泵在單位時間內輸送出去的液體量（體積或質量）。

體積流量用Q表示，單位是：m3/s，m3/h，l/s等。





質量流量用Qm表示，單位是：t/h，kg/s等。





質量流量和體積流量的關系為：

Qm=ρQ





式中　ρ——液體的密度（kg/m3，t/m3），常溫清水ρ=1000kg/m3。





2、揚程H





揚程是泵所抽送的單位重量液體從泵進口處（泵進口法蘭）到泵出口處（泵出口法蘭）能量的增值。也就是一牛頓液體通過泵獲得的有效能量。其單位是N·m/N=m，即泵抽送液體的液柱高度，習慣簡稱為米。





3、轉速n





轉速是泵軸單位時間的轉數，用符號n表示，單位是r/min。





4、汽蝕余量







NPSH汽蝕余量又叫凈正吸頭，是表示汽蝕性能的主要參數。汽蝕余量國內曾用Δh表示。







5、功率和效率





泵的功率通常是指輸入功率，即原動機傳支泵軸上的功率，故又稱為軸功率，用P表示；





泵的有效功率又稱輸出功率，用Pe表示。隔膜泵它是單位時間內從泵中輸送出去的液體在泵中獲得的有效能量。





因?yàn)閾P(yáng)程是指泵輸出的單位重液體從泵中所獲得的有效能量，所以，揚程和質量流量及重力加速度的乘積，就是單位時間內從泵中輸出的液體所獲得的有效能量——即泵的有效功率：





Pe=ρgQH(W)=γQH(W)

式中　ρ——泵輸送液體的密度（kg/m3）；

γ——泵輸送液體的重度（N/m3）；

Q——泵的流量（m3/s）；

H——泵的揚程；

g——重力加速度(m/s2)。

軸功率P和有效功率Pe之差為泵內的損失功率，其大小用泵的效率來計量。泵的效率為有效功率和軸功率之比，用η表示。



六、什么叫流量？用什么字母表示？如何換算？

單位時間內泵排出液體的體積叫流量，流量用Q表示，計量單位：立方米/小時（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min





G=Qρ G為重量 ρ為液體比重





例:某臺泵流量50 m3/h，求抽水時每小時重量？水的比重ρ為1000公斤/立方米。





解：G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h







七、什么叫揚程？用什么字母表示？用什么計量單位？和壓力的換算及公式？





單位重量液體通過泵所獲得的能量叫揚程。泵的揚程包括吸程在內，近似為泵出口和入口壓力差。揚程用H表示，單位為米。泵的壓力用P表示，單位為Mpa（兆帕），H=P/ρ.如P為1kg/cm2，則H=（lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m





1Mpa=10kg/cm2,H=(P2-P1)/ρ (P2=出口壓力 P1=進口壓力)







八、什么叫汽蝕余量？什么叫吸程？各自計量單位表示字母？



泵在工作時液體在葉輪的進口處因一定真空壓力下會產生汽體，汽化的氣泡在液體質點的撞擊運動下，對葉輪等金屬表面產生剝蝕，從而破壞葉輪等金屬，此時真空壓力叫汽化壓力，汽蝕余量是指在泵吸入口處單位重量液體所具有的超過汽化壓力的富余能量。單位用米標注，用（NPSH）r。吸程即為必需汽蝕余量Δh：即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。







吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米）

標準大氣壓能壓管路真空高度10.33米。





例如：某泵必需汽蝕余量為4.0米，求吸程Δh？





解：Δh=10.33-4.0-0.5=5.83米







九、什么是水泵的汽蝕現象以及其產生原因







1、汽蝕



液體在一定溫度下，降低壓力至該溫度下的汽化壓力時，液體便產生汽泡。把這種產生氣泡的現象稱為汽蝕。







2、汽蝕潰滅



汽蝕時產生的氣泡，流動到高壓處時，其體積減小以致破滅。這種由于壓力上升氣泡消失在液體中的現象稱為汽蝕潰滅。





3、產生汽蝕的原因及危害





泵在運轉中，若其過流部分的局部區域（通常是葉輪葉片進口稍后的某處）因?yàn)槟撤N原因，抽送液體的絕對壓力降低到當時溫度下的液體汽化壓力時，液體便在該處開始汽化，產生大量蒸汽，形成氣泡，當含有大量氣泡的液體向前經葉輪內的高壓區時，氣泡周圍的高壓液體致使氣泡急劇地縮小以至破裂。潛水泵在氣泡凝結破裂的同時，液體質點以很高的速度填充空穴，在此瞬間產生很強烈的水擊作用，并以很高的沖擊頻率打擊金屬表面沖擊應力可達幾百至幾千個大氣壓，沖擊頻率可達每秒幾萬次，嚴重時會將壁厚擊穿。





4、汽蝕過程





在水泵中產生氣泡和氣泡破裂使過流部件遭受到破壞的過程就是水泵中的汽蝕過程。水泵產生汽蝕后除了對過流部件會產生破壞作用以外，還會產生噪聲和振動，并導致泵的性能下降，嚴重時會使泵中液體中斷，不能正常工作。







十、什么是泵的特性曲線？

通常把表示主要性能參數之間關系的曲線稱為離心泵的性能曲線或特性曲線，實質上，離心泵性能曲線是液體在泵內運動規律的外部表現形式，通過實測求得。特性曲線包括：流量-揚程曲線（Q-H），流量-效率曲線（Q-η），流量-功率曲線（Q-N），流量-汽蝕余量曲線（Q-（NPSH）r），性能曲線作用是泵的任意的流量點，都可以在曲線上找出一組與其相對的揚程，功率，效率和汽蝕余量值，這一組參數稱為工作狀態，簡稱工況或工況點，離心泵最高效率點的工況稱為最佳工況點，最佳工況點一般為設計工況點。一般離心泵的額定參數即設計工況點和最佳工況點相重合或很接近。在實踐選效率區間運行，即節能，又能保證泵正常工作，因此了解泵的性能參數相當重要。



十一、什么叫泵的效率？公式？

指泵的有效功率和軸功率之比。η=Pe/P





泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表示。





有效功率即：泵的揚程和質量流量及重力加速度的乘積。

Pe=ρg QH (W) 或Pe=γQH/1000 （KW）

ρ：泵輸送液體的密度（kg/m3）

γ：泵輸送液體的重度 γ=ρg （N/ m3）



g：重力加速度（m/s）



質量流量 Qm=ρQ (t/h 或 kg/s)



十二、什么是泵的全性能測試臺？

能通過精密儀器準確測試出泵的全部性能參數的設備為全性能測試臺。國家標準精度為B級。流量用精密蝸輪流量計測定，揚程用精密壓力表測定。吸程用精密真空表測定。功率用精密軸功率機測定。轉速用轉速表測定。效率根據實測值：n=rQ102計算。
